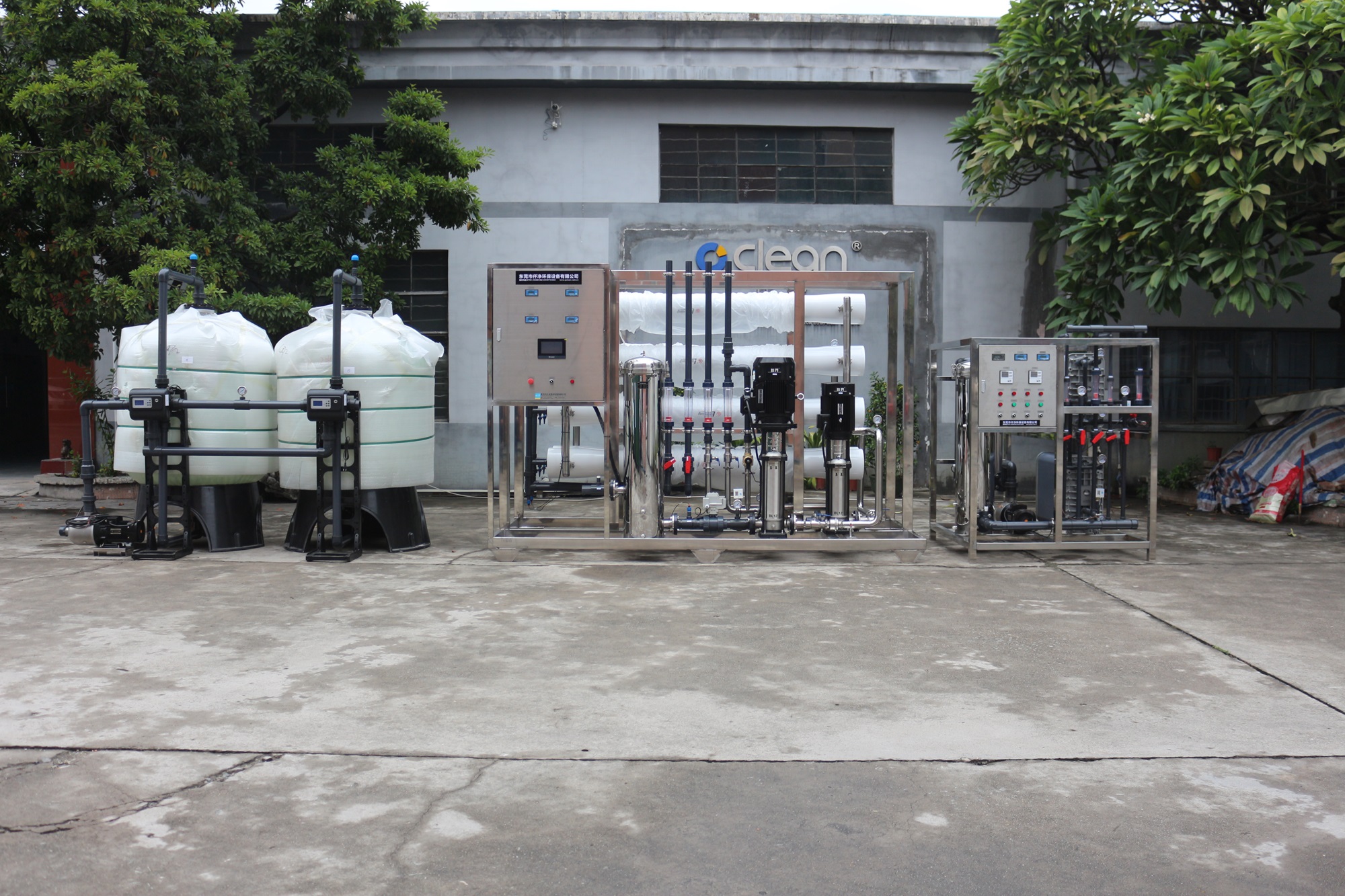

QSE系列超纯水设备（双级反渗透+EDI）
概述：
QSE系列超纯水制取设备，采用双级RO反渗透+EDI电去离子工艺来制取超纯水；以自来水或地下水为水源，RO反渗透出水电导率可以达到<2us/cm，EDI出水在线电阻率可以达到15-18.2MΩ.cm。本设备工艺成熟，出水质量稳定等特点。
产品特点：
1．工艺成熟，出水质量稳定；
2．安装简单，使用操作方便，一键操作；
3．自动化程度高、经济实用等特点；
4．适用多种水源、能耗低。
基础功能：
1．缺水保护；水满停机；
2．前置过滤器自清洗功能，设备运行成本更低；
3．水质在线监测功能，随时了解水质情况；
4．开停机时系统自动冲洗，延长机器使用寿命；
5．水质不合格报警或停机并报警。
设备选型表：
序号 | 型 号 | 额定产水量 | 电阻率 | 功率 | 电源 | 外形尺寸（M） | 备注 |
1 | Q-500SE1.0 | 500L/H | >15MΩ.cm | 4.5KW | 220/380V/AC | 2.2X0.8X1.6 |
|
2 | Q-1000SE1.0 | 1000L/H | >15MΩ.cm | 5.8KW | 220/380V/AC | 2.6X0.8X1.7 |
|
3 | Q-2000SE1.0 | 2000L/H | >15MΩ.cm | 8.5KW | 380V/AC | 4.2X0.8X1.8 |
|
4 | Q-3000SE1.0 | 3000L/H | >15MΩ.cm | 12.8KW | 380V/AC | 4.8X1.0X2.0 |
|
5 | Q-4000SE1.0 | 4000L/H | >15MΩ.cm | 17.0KW | 380V/AC | 5.2X1.0X2.1 |
|
6 | Q-5000SE1.0 | 5000L/H | >15MΩ.cm | 21.5KW | 380V/AC | 7.2X1.2X2.2 |
|
7 | Q-6000SE1.0 | 6000L/H | >15MΩ.cm | 25.5KW | 380V/AC | 7.8X1.2X2.2 |
|
8 | Q-8000SE1.0 | 8000L/H | >15MΩ.cm | 34.5KW | 380V/AC | 9.2X1.2X2.3 |
|
9 | Q-10000SE1.0 | 10000L/H | >15MΩ.cm | 42.0KW | 380V/AC | 11.5X1.5X2.8 |
|
备注：
1、本选型表为常规10T/H设备选型表，大于此产量，按工程机另行定制；
2、本设备表格中报价为FRP材质+UPVC管路，另可定制304不锈钢材质制造；
3、选型表中外形尺寸供参考，可根据用户具体位置定制适合尺寸，数据为长X宽X高；尺寸中未包含水箱占地尺寸；
4、本选型表中可根据客户要求定制防爆型超纯水设备；
5、设备电压超出额定要求，可根据用户需求定制110V或200V等电压；
6、设备型号或技术性修改不另行通知，以出厂前咨询厂家客服为准。
基本参数及主要配置
基本参数 | 基本配置 |
设备名称 | S系列制水设备 | 原水增压泵 | 1套 |
设计用水源 | 自来水或地下水 | 前置自清洗过滤器 | 1套 |
额定进水压力 | 0.2－0.5MPA | 自清洗碳过滤器 | 1套 |
工作压力范围 | 0.6－1.0MPA | 阻垢剂加药系统 | 选配 |
进水电导率 | <600us/cm | 1微米精密过滤器 | 1套 |
出水在线电导率 | <0.055us/cm | 双级RO反渗透组件 | 1套 |
出水在线电阻率 | >15MΩ.cm | 中间水箱 | 选配 |
水源利用率 | >65% | 静音增压泵 | 2套 |
功率 | 参照选型表 | PH调节装置 | 1套 |
主机外形尺寸 | 参照选型表 | 水质监测表 | 2台 |
使用温度 | 10－40℃ | 水质不合格报警器 | 选配 |
蒸发残余物 | <0.02mmol/L | 全自动控制系统 | 1套 |
出水硬度 | <0.02mmol/L | 配套仪器仪表保护装置 | 1套 |
PH | 5-7 | 供水泵+控制器 | 1套 |
控制方式 | 全自动一键操作 | 电控制系统 | 1套 |
产品应用范围：
1．线路板、激光、光伏、化妆品行业用水；
2．涂料、电镀行业用水；
3．学校实验室分析，各种研究院、科学院、国家单位实验室；
4．电子元器件、新能源电池、电镀、化工配料等；
5．其它各种高端产品的清洗、配料、实验等。
工艺流程：
自来水——原水泵——自清洗砂过滤器——自清洗炭过滤器——阻垢剂/软化器(选配）——微米过滤器——一级增压泵——一级RO反渗透装置——PH调节装置——中间水箱——二级增压泵——二级RO反渗透膜组——纯水箱——供水泵——EDI除盐装置——超纯水箱——供水泵
